丸棒ストレート（研削あり）

見積もりご依頼製品

100本以上のご依頼は弊社営業担当までご連絡ください。

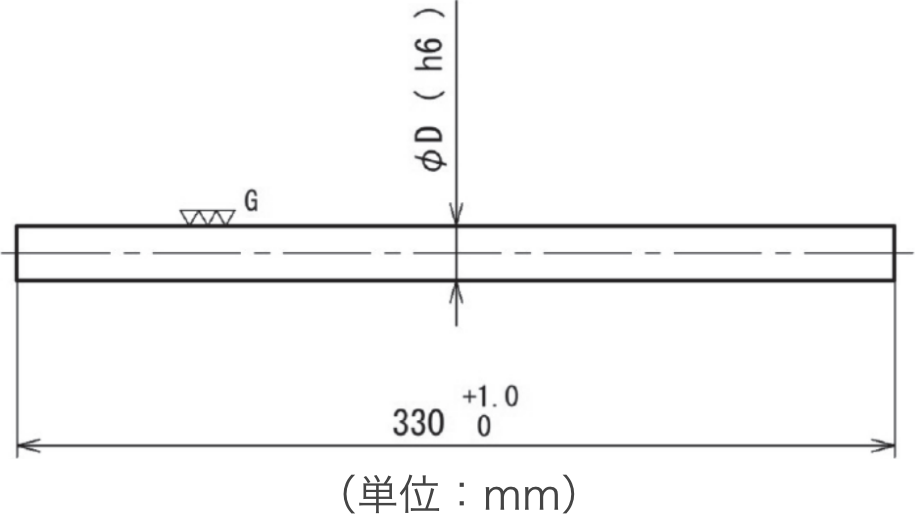

長尺（材種：NF15）

φD 許容差 (h6) 円筒度 真円度 振れ 材種
許容値 NF15
5 0 －0.008 0.004 0.004 0.05 ○
6
8 0 －0.009 0.02
10
12 0 －0.011
16 0.005 0.005
20 　0 －0.013 0.006 0.006
25

（振れ測定方法：両端より 5mm 外周基準）

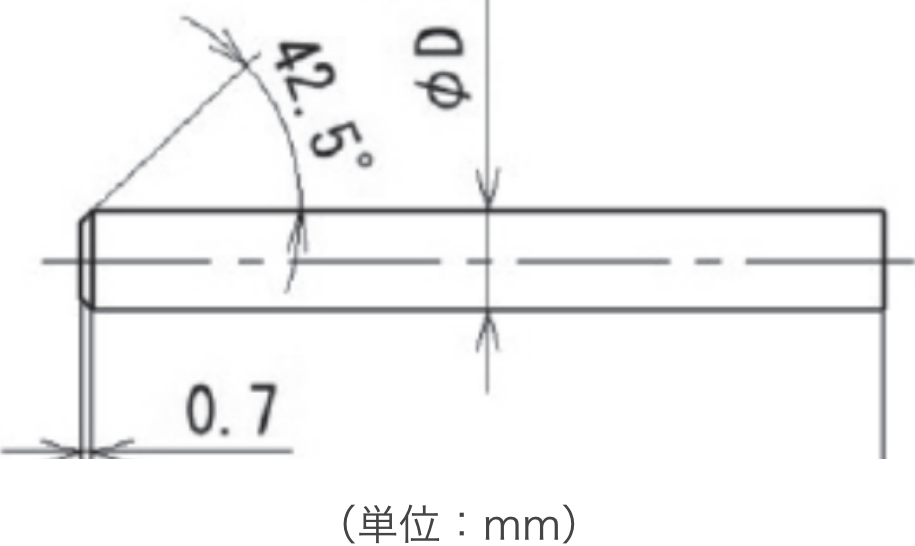

短尺

φD L 円筒度 真円度 振れ 材種
許容値 NF08 NF15 NF10
4 45 0.006 0.002 0.005 ○ ○ ○
50 ○   ○
6 45   ○
50 ○ ○
60 ○ ○
65 ○
70 ○

（振れ測定方法：全長 /2 基準）

φD→L→材種の順番で選択し数量をご選択ください。

※エラーまたは確認画面より戻った場合、再度材種から選択し直してください。

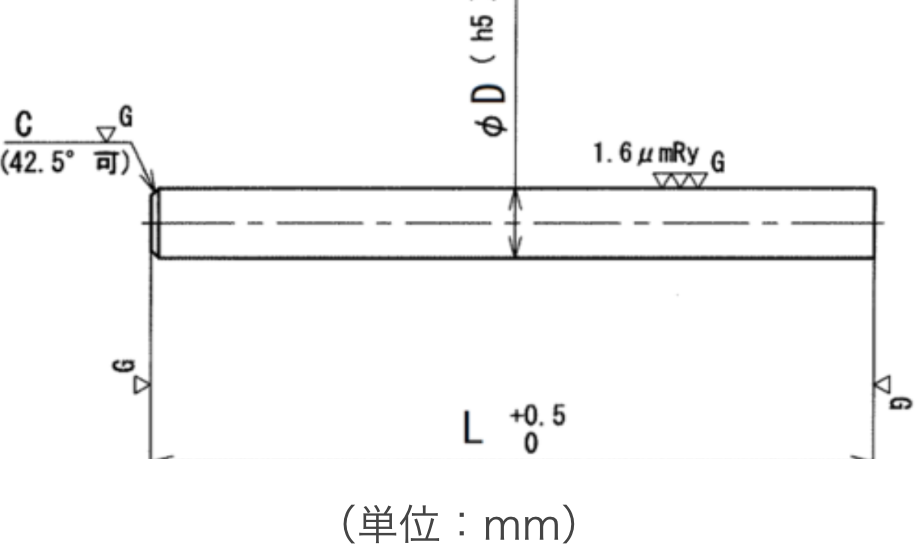

短尺高精度研削（材種：NF15）

φD 許容差 (h5) L C 円筒度 真円度 振れ 材種
許容値 NF15
3 0/-0.004 50 C0.3 0.002 0.001 0.002 ○
60
80
4 0/-0.005 50 C0.4
60
80
6 50 C0.6
60
80
100
8 0/-0.006 50 C0.8
60
80
100
10 60 C1.0
80
100
120
12 0/-0.008 60 C1.2
80
100
120

φD→Lの順番で選択し数量をご選択ください。

※エラーまたは確認画面より戻った場合、再度材種から選択し直してください。
